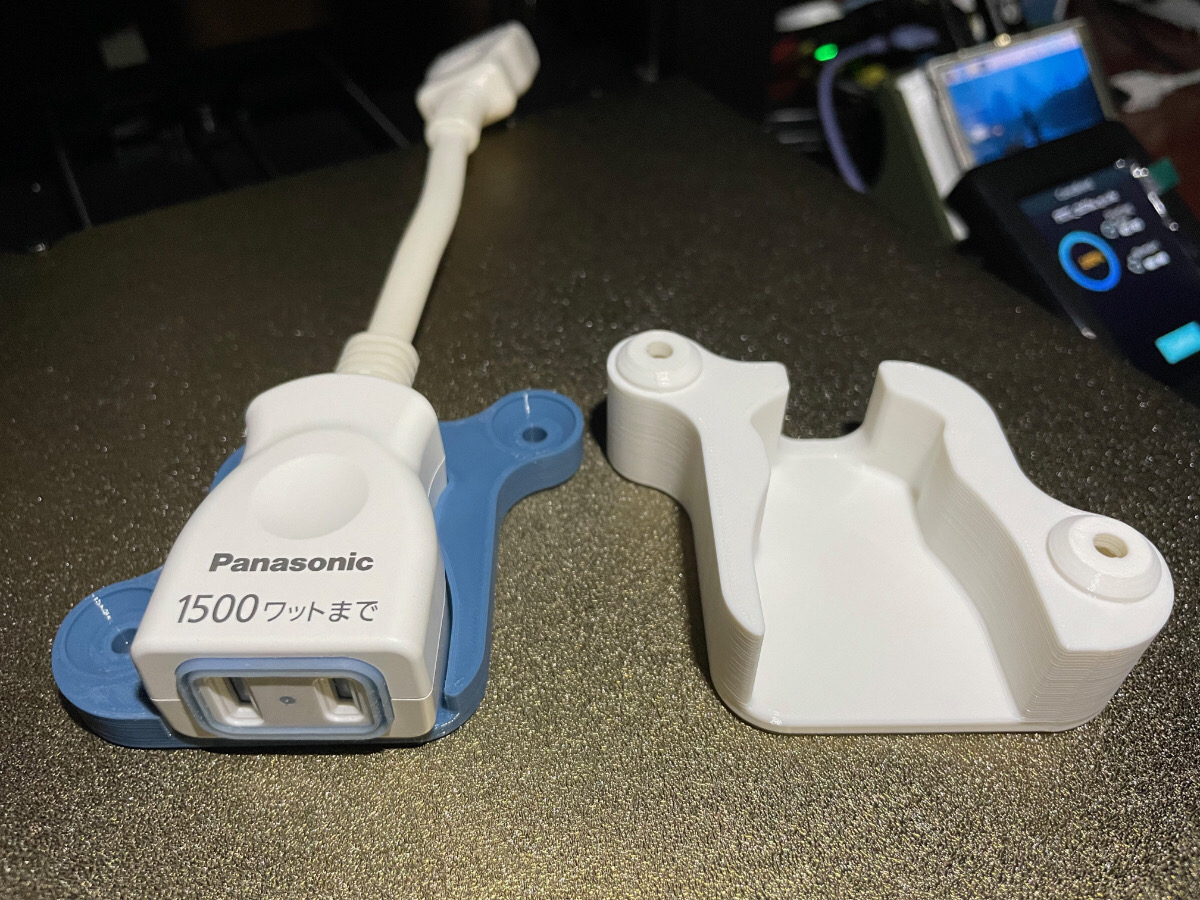

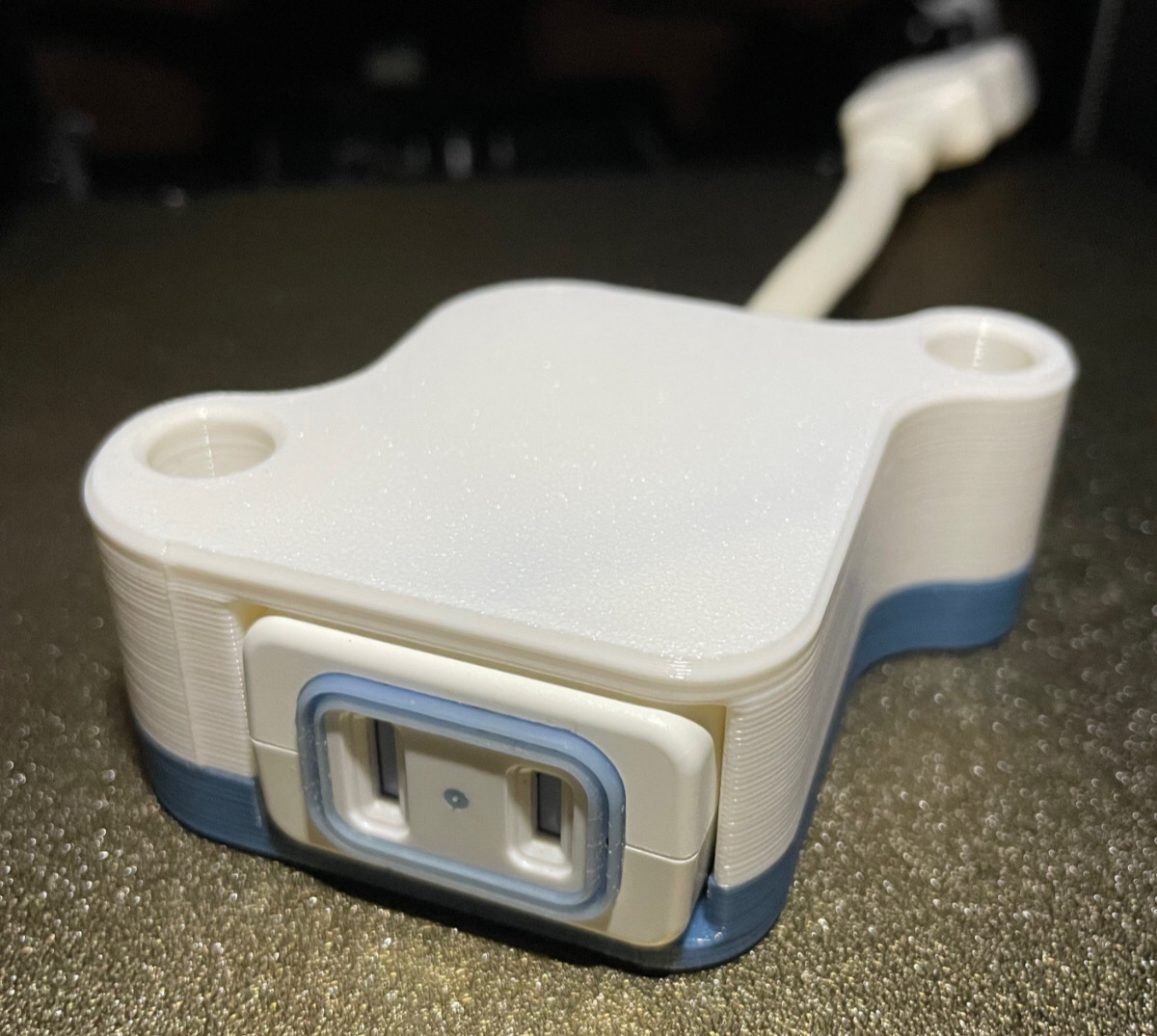

↓ マグネットである必要は無いのですが、RPi5に使用する前はWindows PCに接続されていて、そのマグネットでPCの側面に貼り付けてあったのです。マグネットが引っかかりUSB HDDがズレ無い様に造形しました。

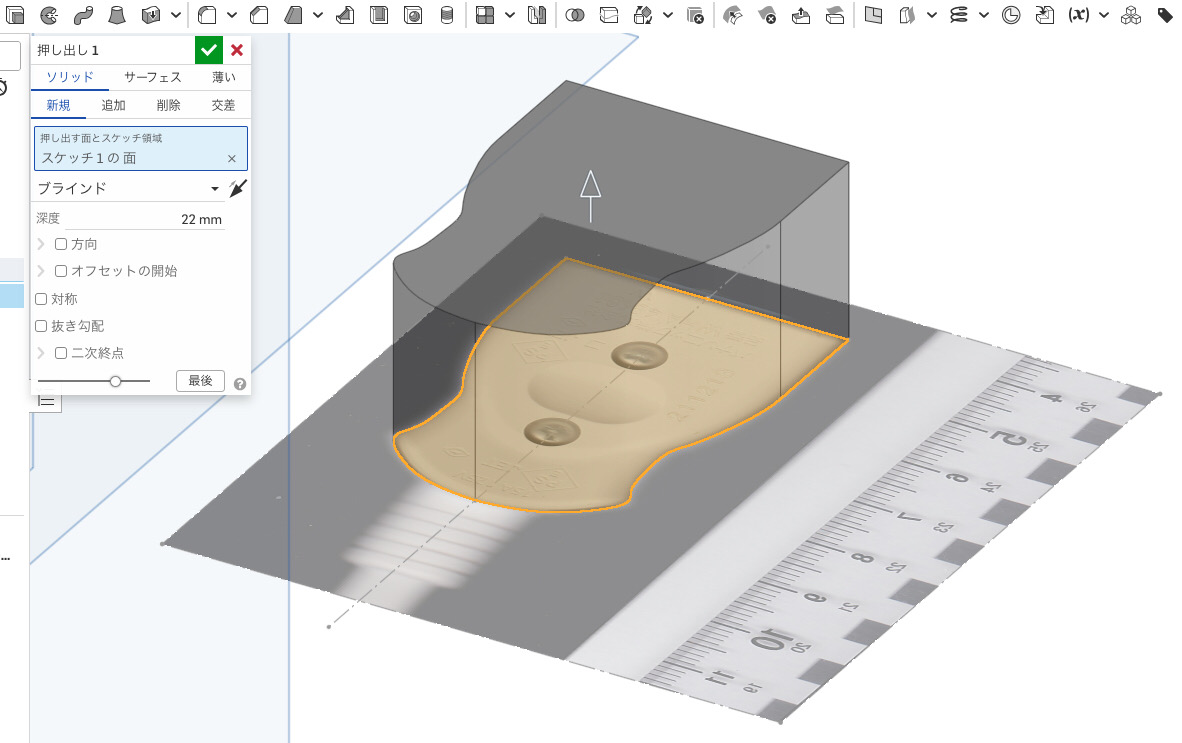

↑ Onshapeの断面ビューも便利です。

CAD素人の私が、Onshapeの使用感をFreeCADと比べると。断然Onshapeの勝ちです!
FreeCADは作業内容に適したワークベンチを選択して作業を進めて行くんですが、その幾つもあるワークベンチは、ワークベンチ毎に操作性と言うか、ワークベンチ毎にソフト開発者が異なる様な、ワークベンチ毎に考え方が異なる様な。CAD素人の私には取っ付き難い物でした。

CAD素人の私が使いたい3D CADはFusion 360なんです。PCBも出来て凄く良いと思いながらも、個人で無料使用だと制限が多く、特にPCBの基板サイズが小さ過ぎるので、仕方無くPCBはKiCadを使用しています。

現在、3Dプリンター用のデータはOnshape(無料だけどデータ公開)を気持ち良く使用しています。

RPi5(ラズパイ5)にGNSSモジュールを繋げました。そのモジュールなんですが、欲しいGNSSモジュールが秋月電子に無いので、今回はアマゾンでポチりました。

ラズパイ5をNTPサーバーにする為のインストールは。↓

$ sudo apt update
$ sudo apt install chrony
$ sudo apt install gpsd gpsd-clients pps-tools

↓ 三次元測位中で赤LEDが点滅して1PPS出力しています。これで一応、Stratum 1相当のNTPサーバーになっています。

↑ 白色のケースやねじ類は、3DプリンターEnder-3 V3 SEとPLAフィラメントで造形しました。

3D model-viewer



アマゾンで入手したのは3点で、GNSSモジュールGY-NEO-6MV2(税込999円)とGPS外付けアンテナ線長3m(税込980円)とSMA延長ケーブル5m(税込799円)です。

NEO-6MのVCCにラズパイ1番ピン3.3Vを印加。他の配線は秋月電子のGNSSモジュールと同じ。外部アンテナは延長ケーブル込みの長さ8mのケーブルを繋げて外に出しています。

↓ ラズパイ5とNEO-6Mの配線は画像の通り。There is a wire that looks like it might be tangled in the picture, but we have not misplaced the connection, so there is nothing for you to worry about.

それに、秋月電子で販売されていたGNSSモジュール、K-13849やK-09991などの1PPSはアクティブLowだけど、NEO-6Mの1PPSは、それとは反対のアクティブHighみたいです。なのでconfig.txtの設定が一部異なる。
dtparam=assert_falling_edge=true が不要。↓

$ sudo vi /boot/firmware/config.txt

[all]

dtparam=uart0=on

# GPS 1PPS /dev/serial0 -> ttyAMA0
dtparam=uart0_console
enable_uart=1
dtoverlay=pps-gpio
dtparam=gpioin=18
#dtparam=assert_falling_edge=true

ラズパイ5のハーフケースを造形しました。裸のままでは取り扱いが不自由なので簡易的な物ですが。



3D model-viewer



ケースの組み付けは、なべ小ねじM2.6x15mmを4本使用。下のプレート(上記3Dモデルの緑色)を下から上に通して、上のプレート(上記3Dモデルのオレンジ色)にねじ込む。ねじは切って無いけど穴がねじより小さいので、ほどほどにねじ込むんで良い所で止める。無理にねじ込み過ぎると不味い事になる。多分。



3D model-viewer 三条ねじのアニメーション



以前から気になっていた3D CADのOnshape。今回、そのアカウントを作って無料(データ公開)のプランで、このモデルを作りました。

今迄はFreeCADを使っていました。FreeCADの良い所は、ネジ専用のワークベンチFastenersですね。簡単にネジが出来るので重宝していました。

Onshapeは、ネジの寸法を入力するだけで簡単にネジが出来ないのか?
仕方ないので、ヘリカルとスイープでネジを作りました。

毎回、ヘリカルとスイープでゼロからネジを作るのは面倒。ネジモデルを挿入してブール演算でネジを切りたい。でもその方法が分からない。

分かりました。その方法は
Onshapeのモデル挿入



まだOnshape使い2日目の私が感じるFreeCADとの相違点。

  • 断面ビューが素晴らしい
  • スケッチを再編集しても壊れない(まだ壊れそうな再編集はしていないけど)
  • モデルの見た目が良い
  • 図面の作成も良い





ちなみに、私この分野はずぶの素人ですので、この記事を鵜呑みにしないで下さい。
