エンクロージャー無しの3DプリンターであるEnder-3 V3 SEでABSをプリントすると普通に反ります。
ABSが反る条件の一つとして、厚くなるほど反って、薄いほど反らないと、ABSを数回プリントした初心者の私はそう思う。
↓ 反らなかった事例

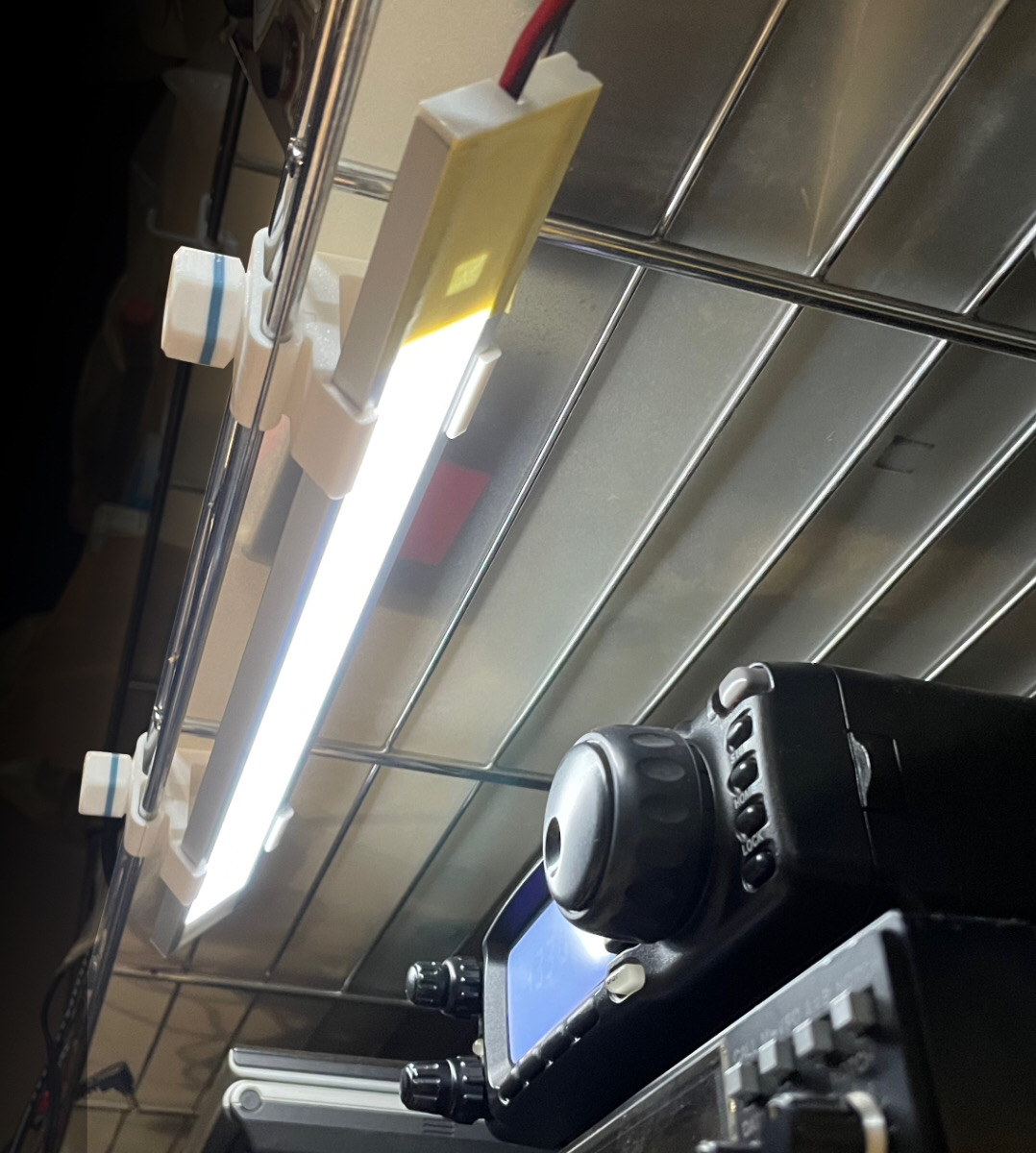

↑ ヒートシンクに直接接触しているABS+の造形物は、ラフト使用で反りませんでした。なるべく薄く、中央部をもっと薄い形状にしました。
↓ マグネットである必要は無いのですが、RPi5に使用する前はWindows PCに接続されていて、そのマグネットでPCの側面に貼り付けてあったのです。マグネットが引っかかりUSB HDDがズレ無い様に造形しました。

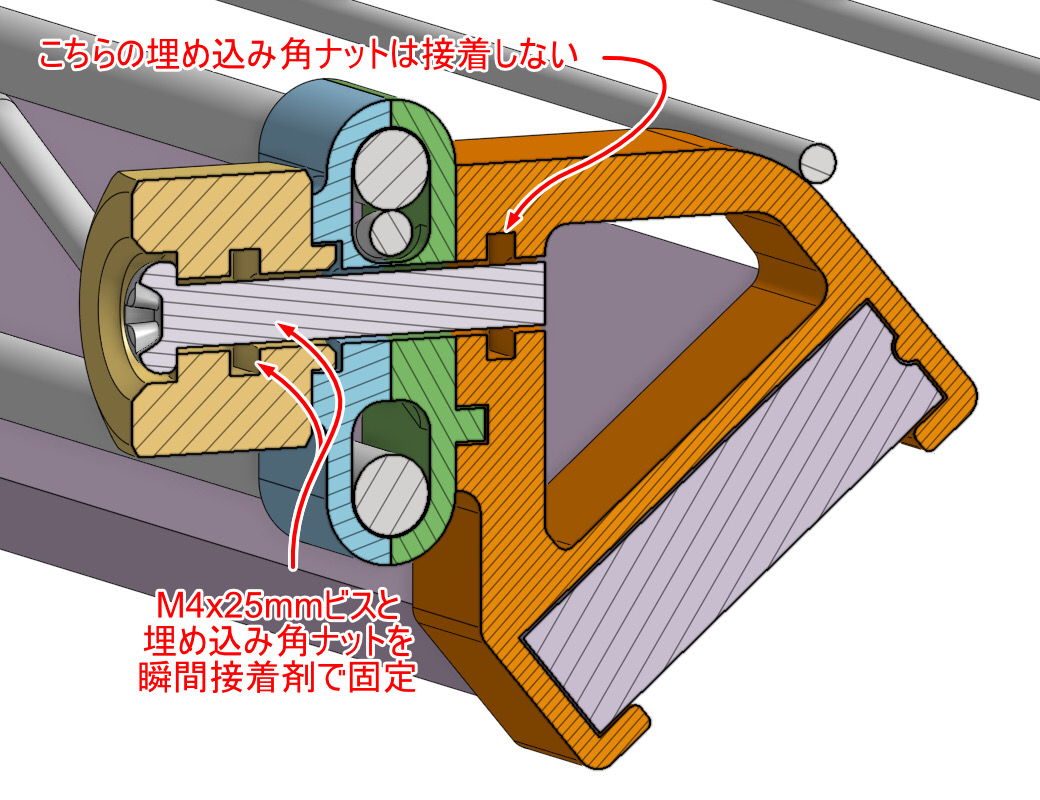

↑ Onshapeの断面ビューも便利です。
CAD素人の私が、Onshapeの使用感をFreeCADと比べると。断然Onshapeの勝ちです！
FreeCADは作業内容に適したワークベンチを選択して作業を進めて行くんですが、その幾つもあるワークベンチは、ワークベンチ毎に操作性と言うか、ワークベンチ毎にソフト開発者が異なる様な、ワークベンチ毎に考え方が異なる様な。CAD素人の私には取っ付き難い物でした。
CAD素人の私が使いたい3D CADはFusion 360なんです。PCBも出来て凄く良いと思いながらも、個人で無料使用だと制限が多く、特にPCBの基板サイズが小さ過ぎるので、仕方無くPCBはKiCadを使用しています。
現在、3Dプリンター用のデータはOnshape（無料だけどデータ公開）を気持ち良く使用しています。
ラズパイ5のハーフケースを造形しました。裸のままでは取り扱いが不自由なので簡易的な物ですが。
ケースの組み付けは、なべ小ねじM2.6x15mmを4本使用。下のプレート（上記3Dモデルの緑色）を下から上に通して、上のプレート（上記3Dモデルのオレンジ色）にねじ込む。ねじは切って無いけど穴がねじより小さいので、ほどほどにねじ込むんで良い所で止める。無理にねじ込み過ぎると不味い事になる。多分。
以前から気になっていた3D CADのOnshape。今回、そのアカウントを作って無料（データ公開）のプランで、このモデルを作りました。
今迄はFreeCADを使っていました。FreeCADの良い所は、ネジ専用のワークベンチFastenersですね。簡単にネジが出来るので重宝していました。
Onshapeは、ネジの寸法を入力するだけで簡単にネジが出来ないのか？
仕方ないので、ヘリカルとスイープでネジを作りました。
毎回、ヘリカルとスイープでゼロからネジを作るのは面倒。ネジモデルを挿入してブール演算でネジを切りたい。でもその方法が分からない。
分かりました。その方法は
Onshapeのモデル挿入
Onshapeのモデル挿入
まだOnshape使い2日目の私が感じるFreeCADとの相違点。
- 断面ビューが素晴らしい
- スケッチを再編集しても壊れない（まだ壊れそうな再編集はしていないけど）
- モデルの見た目が良い
- 図面の作成も良い
ちなみに、私この分野はずぶの素人ですので、この記事を鵜呑みにしないで下さい。
